Száloptikai kábel csomópont

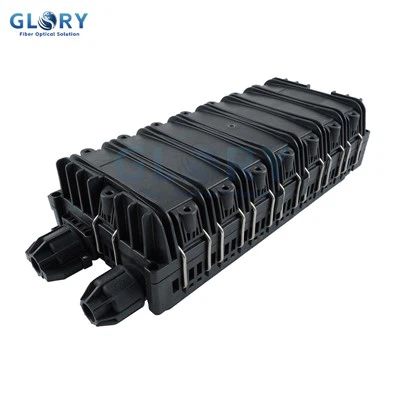

A száloptikai kábel csomópont doboz mechanikusan lezárt ház. Az optikai szálak, illesztések és optikai alkatrészek védelmére tervezték; megkönnyíti a rostszervezetet; és tárolja a felesleges rostot. Hermetikusan lezártak, hogy ellenálljanak a szigorú időjárási körülmények között, ezeket a dobozokat szabadban vagy beltéri környezetben, például emberlyukban, falakban vagy kábel folyosókban lehet beszerelni.



A száloptikai csomópont doboz négy különálló kábelcsatornát tartalmaz az egyik végén. Minden csatorna lehetővé teszi legalább két közepes kapacitású multi-rostos kábel (kettős bemenet) vagy legfeljebb hat kis kapacitású kábel (7 mm átmérőjű) bemenetét. A beillesztett hermetikus tömítés mechanizmus lehetővé teszi a fedél teljes összeszerelését és szétszerelését speciális szerszámok nélkül. A kábel belépési pontjait a dobozban lezárják, előre vágott bemeneti nyílásokkal ellátott gumi tömítések segítségével.





A száloptikai kábel -ízületi doboz jellemzői:



• Bemeneti\/kimeneti kábel átmérője: 7–22 mm. Maximális kapacitás: 256 száloptikai (FO) fúzió (kettős réteg).

• Összelállító tálcák: téglalap alakú, széles hozzáférésű kialakítás kiterjeszthető fülekkel az egyszerű szálak tárolásához (akár 32 FO szálak, kettős rétegű). Mind a tartóblokk, mind az egyes tálcák 90 fokot tudnak forgatni, és rögzített pozíciókba rögzíthetik a telepítés rugalmasságát.

• Működési folytonosság: A dobozok az aktív áramkörök megszakítása nélkül kinyithatók, bezárhatók és kezelhetők. Lehetővé teszi a kábelek csatlakoztatását\/elkülönítését az összes szál vágása nélkül, és megfelelő tárolást biztosít a felesleges csövekhez\/szálakhoz.

• Axial tension load per cable:​​ >1000 N (D\/45 mm -ben számolva, ahol d=kábelátmérő). A teszt időtartama: kábelenként 1 óra. Maximális kábel -elmozdulás:<3 mm.

• Kábel hajlítás: Legfeljebb 30 fokos kanyar 500 N erő alatt. Erő 400 mm -rel a tömítés végétől. Tesztciklusok: Kábelenként 5.

• Kábelnyomaték: Legfeljebb 90 fokos forgás 50 N · m nyomaték alatt. Erő 400 mm -rel a tömítés végétől. Tesztciklusok: Kábelenként 5.

• Rezgési ellenállás: 10–15 Hz frekvenciatartomány. Swee sebesség: Egy oktáv percenként. Hullámforma: szinuszos; Amplitúdó: 3 mm (6 mm csúcs-csúcsidő). A kábel 500 mm -re rögzített a tömítés végétől. A teszt időtartama: 2 óra tengelyenként.

• Static load resistance:​​ >1000 N (25 cm² -en alkalmazva 10 percig).

• Működési hőmérséklet: -25 fok a +70 fokig.

• Mechanikai hatásvédelem: IK09 (20 J).

• Beépítés védelme: IP68 (teljesen hermetikus és időjárásálló szabadtéri használatra).

• Tartósság: A minimális szolgálati élettartam 20 éves élettartamra tervezett anyagok.

A száloptikai kábel -csomópont alkalmazása:



• Távközlési terület.

• Internet szolgáltatás.

• Adatközpont, CATV

• Ftth
